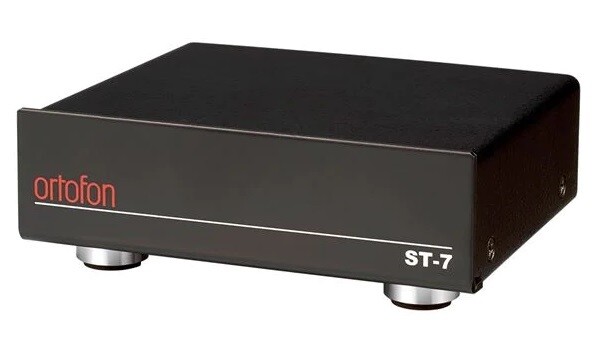

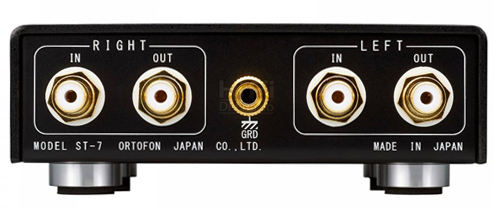

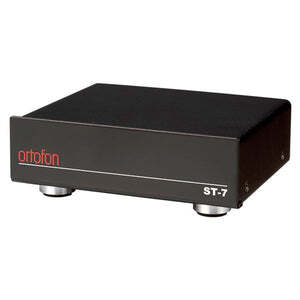

Ortofon ST-7 Step-up trafo voor de MC Quintet Series en de SPU Classic-modellen

Voor elk MC element biedt het gebruik van een stepup transformator (SUT) een aanzienlijke verbetering in geluidskwaliteit en behoud van klankkarakter. De spanningsafgifte van een MC element is lager dan van een MM element, een hogere versterkingsfactor is hierdoor noodzakelijk. Hiervoor zijn step-ups en phono pre-amps beschikbaar. Er zijn fundamentele verschillen in werkwijze met grote verschillen in klankkwaliteit. De step-up is volledig passief en introduceert en versterkt geen ruis.De phono pre-amp heeft een vaste afsluitimpedantie, de afsluitimpedantie van een step-up varieert met de frequentie. Het ontstaan en de structuur van harmonische en intermodulatie vervorming verloopt hierdoor anders. De harmonische vervorming in een step-up is het hoogst bij lage frequenties en neemt af wanneer de frequentie toeneemt. Bij een phono pre-amp neemt de vervorming juist toe wanneer de frequentie toeneemt. Dit gecombineerd met een veel lagere intermodulatie vervorming zorgt bij toepassing van een step-up voor een groter dynamisch bereik en een neutraler klankbeeld. Ortofon levert een compleet programma step-up transformatoren bruikbaar voor alle merken en types MC elementen.

Versterkingsfactor

Aan de ingang van een Phono-ingang dient een spanning aangeboden te worden tussen 2 en 5 mV. De versterkingsfactor (gain) van een step-up wordt gespecificeerd in dB’s (veelal bij 1 kHz). De versterkingsfactor is bij 12 dB x 4, bij 24 dB x 16 en bij 27 dB x 23. De spanningsafgifte van een Quintet Bronze is 0,3 mV en een SPU Classic 0,2 mV. Wanneer je een SUT met een gain van 24 dB (x16) toepast wordt dit respectievelijk 4,8 en 3,2 mV. De phono pre-amp versterkt veelal 100x (40 dB) waardoor e.e.a. op lijnniveau uit komt.
