Ortofon cartridge alignment tool Protractor / uitlijningshoekmeter

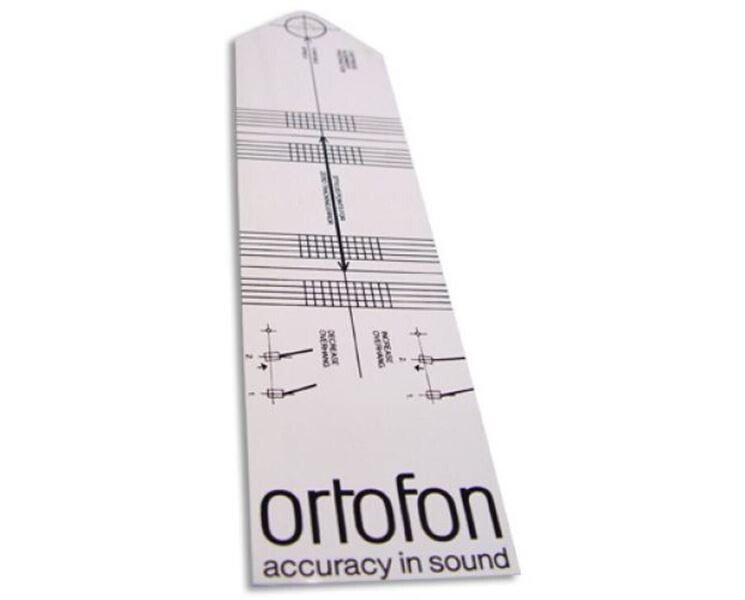

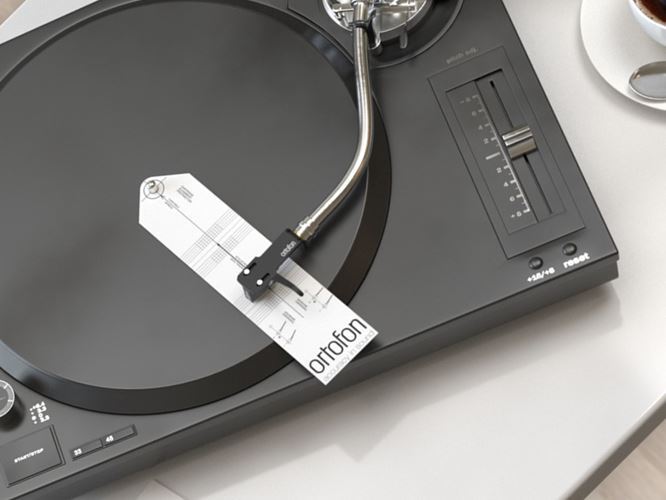

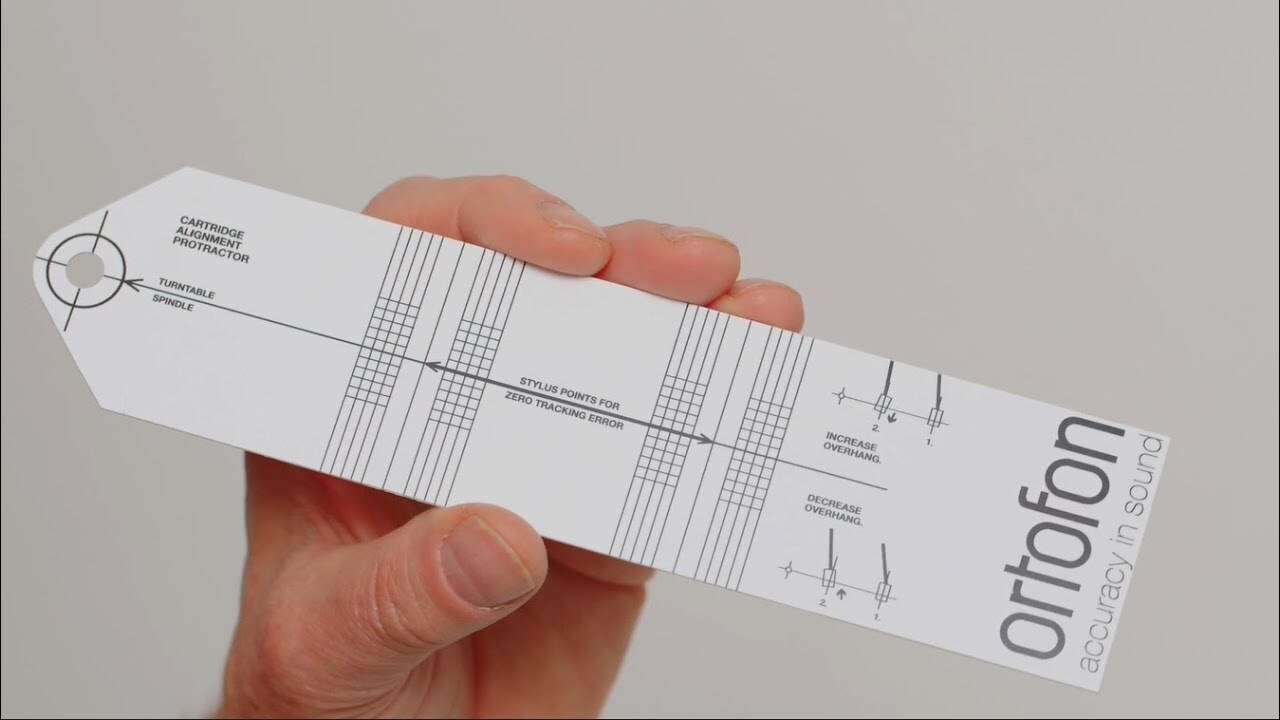

Een uitlijningshoekmeter wordt gebruikt om de juiste afstand te vinden van de naaldpunt tot het draaipunt van de toonarm. Een uitlijningshoekmeter is een plastic mal waarop de nulpunten en raaklijnen zijn afgedrukt waaraan de cartridge moet worden uitgelijnd. De mal wordt over de spindel van de draaitafel geplaatst (mogelijk gemaakt door een gat ter grootte van een spindel dat in de mal is geboord) en tegen het plateau geplaatst.

Wanneer u een cartridge uitlijnt voor raaklijn met behulp van de uitlijningshoekmeter, is het essentieel om te onthouden dat u probeert de cantilever (en dus de naald) uit te lijnen, niet de cartridgebody. Er is geen garantie dat de cantilever perfect is uitgelijnd binnen de cartridgebody, dus het simpelweg uitlijnen van de cartridgebody zal niet noodzakelijkerwijs het gewenste resultaat opleveren. Bovendien hebben veel cartridgebody's niet-parallelle zijden, waardoor tangentiële uitlijning van de cartridgebody met de raaklijnen op de meter vrijwel onmogelijk is. De Cartridge moet worden aangepast totdat de cantilever parallel is aan de set parallelle lijnen. En dit moet worden bereikt voor beide aangegeven punten. Wanneer de longitudinale as van de cartridge parallel is aan de horizontale lijnen, zal de tracking error minimaal zijn.
